曹妃甸首鋼京唐原料廠赫斯曼 (Hirschmann) 工業以太網 使用案例，充分體現了赫斯曼 (Hirschmann) 交換機的完美解決方案。
系統參數
1. 原料廠系統有兩個子系統構成。 一個是PLC系統，控制原料廠的設備
進行一般的操作。另一個系統是自動堆垛機系統，控制移動堆垛機運作。
2. 每個變電站有一個或兩個網絡交換機。
3. 變電所的交換機之間通過千兆單模光纖連接。
4. 許多獨立例如除塵系統，通過光纖連接到每個變電站。
5. 每個堆垛機控制系統，通過單模光纖連接到地面網絡節點。
需求
* 主控室的兩臺骨干交換機通過雙絞線與環網連接。
* 自動堆垛機系統和PLC系統冗余的連接到干網交換機上，干網是一個冗余環網。
交換機設備和網絡拓?fù)浣Y(jié)構都可以圖形顯示，在主控制室的PC機上進行實時監控。
解決方案

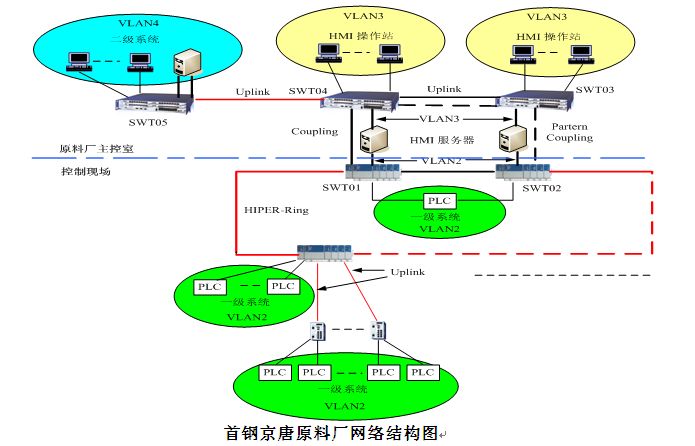

1. 6臺 MS30-1602SAAP 和 2臺 MS4128-L3P 組成一個千兆超級冗余環，
此子系統為PLC控制系統。
2. 12 臺RS20-0400S2T1SDAP 通過單模光纖連接到MS30-1602SAAP。
3. 臺MACH4002-24G L3P 和2臺 MS30-1602SAAP組成另一個千兆超級冗余環，
此子系統為自動堆垛機系統。
4. 板上的交換機通過單模光纖與2臺 MS30-1602SAAP連接。
5. 兩個超級冗余環通過雙絞線使用redundant coupling功能熱備冗余的連接到
MACH4002-24G-L3P交換機上。
6. 使用HiVision和Ind.HiVision軟件實時監控和管理所有的網絡交換機。
